Antes de se iniciar qualquer obra, dentro do estudo preliminar, deve-se entrar a elaboração de sondagens.

É na sondagem que conseguimos identificar o tipo de solo e suas características. Isso definido, conseguimos planejar a melhor fundação para o projeto entre outros dados estruturais importantes.

A empresa responsável pela elaboração da sondagem deve elaborar um relatório com todos os dados da sondagem. Dentre dos principais dados estão:

• Nome da empresa e do interessado;
• Número do trabalho;
• Local do terreno;
• Número da sondagem;
• Cota da boca do furo em relação a uma referência de nível (RN) fixa e bem definida;
• Data de início e de término da sondagem;
• Métodos de perfuração empregados e profundidades respectivas;
• Avanços do tubo de revestimento;
• Profundidades das mudanças das camadas de solo e do final da sondagem;
• Numeração e profundidades das amostras colhidas;
• Anotação das amostras colhidas por lavagem quando não foi obtida recuperação da amostra;
• Descrição táctil-visual das amostras;
• Textura principal e secundária;
• Origem;
• Cor;
• Número de golpes necessários à cravação de cada 0,15 metro do amostrador ou as penetrações obtidas;
• Resultados dos ensaios de avanço de perfuração por lavagem;
• Anotações sobre a posição do nível d?água com data, hora e profundidades, e respectiva posição do revestimento;
• Nome do operador e vistos do fiscal;
• Outras informações colhidas durante a execução da sondagem, se julgadas de interesse.

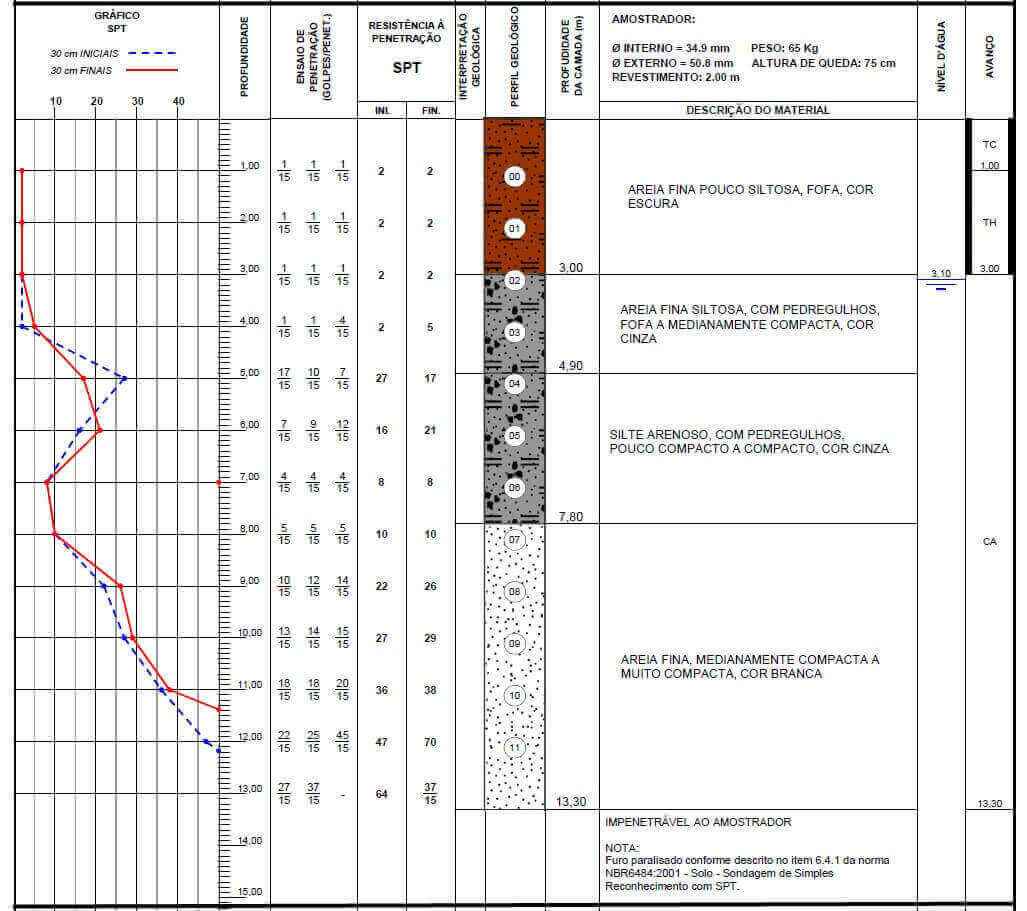

Modelo de relatório de sondagem.

Todos os créditos reservados ao Autor do Relatório



Todo relatório de sondagem deve ter um responsável técnico.

Ao entregar o relatório de sondagem, também devem ser entregues fotos do local, do furo e da elaboração da sondagem.

Além do desenho do local da obra, cotada e amarrada a referências facilmente encontradas e pouco mutáveis (como por um exemplo logradouros públicos, acidentes geográficos, marcos topográficos, etc.) de forma a não deixar dúvidas quanto a sua localização.
